    TYPHOON TL-12

    Message  BiBi le Jeu 9 Nov 2017 - 21:56

    L'ami Top Gun alias Petit philippe m'a confié la réalisation d'un boite qu'il avait au fond de son atelier depuis pas mal de temps. Premières photos pour vous donner un aperçu. Demain je commence le montage. C'est un kit bien avancé.
    Le carton

    Le contenu de la boite.

    L'ensemble des pièces.

    Plan de montage.

    A suivre.
    avatar
    Damien25

    Messages : 710
    Date d'inscription : 09/03/2013
    Age : 40

    1 jour ?

    Message  Damien25 le Jeu 9 Nov 2017 - 23:43

    Salut Bibi,

    Vu l'avancement, en un jour il sera terminé !!
    avatar
    BiBi

    Messages : 882
    Date d'inscription : 09/02/2014
    Age : 63

    Re: TYPHOON TL-12

    Message  BiBi le Ven 10 Nov 2017 - 20:48

    Vu la météo, j'avance sur la bête.

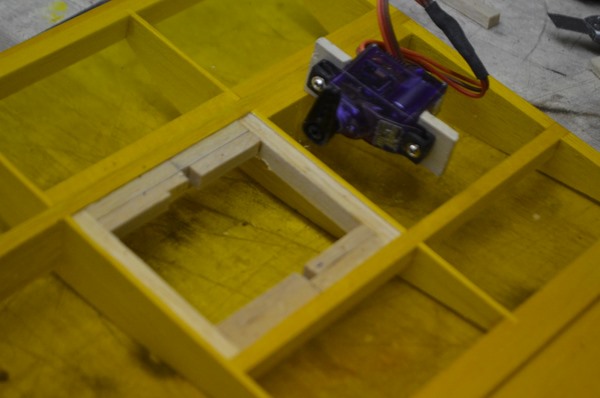

    Mise en place des servos d'ailerons.

    Collage de la platine fixation d'ailes. Prévu dans le kit deux petites plaques CTP avec un trou. Moi, j'ai réalisé une platine complète avec un CTP plus épais.

    Pose platine fixation roue avant.

    Préparation fixation profondeur. Quelques trous sur le fuselage pour une meilleure liaison entre profondeur et fuselage. Rien de prévu dans le kit.

    Préparation fixation dérive sur profondeur. Ajout des tétons. Rien de prévu dans le kit.

    Pose couple pour fixation du train principal.

    La bête vVue de profil.

    Assemblage de la voilure. Partie centrale (en vert) et les deux demie-ailes.
    Prévu dans le kit une broche en hêtre de 5 en guise de clé d'aile. Un peu léger à mon goût. Remplacé par une broche carbone de 6.

    J'ai une aile qui est vrillée. Va falloir corriger ça.
    Prochaine séance mise en place de la voilure et dé vrillage de l'aile droite.
    A+
    avatar
    BiBi

    Messages : 882
    Date d'inscription : 09/02/2014
    Age : 63

    Re: TYPHOON TL-12

    Message  BiBi le Sam 11 Nov 2017 - 22:41

    Pas mis le nez dehors aujourd'hui, juste pour aller au pain. Du coup j'avance sur le Typhoon.
    Mise en place de la voilure sur le fuselage. Deux vis nylon de 4.



    Pose du moteur Pro tronik.

    Les servos d'ailerons ont rejoints leurs logements.

    Sympa ce p'tit aéronef.

    Mise en place de la platine servos profondeur et dérive.

    Maintenant, il va falloir que je trouve une solution pour accéder à l'intérieur. Une fois la verrière en place, aucun accès n'est prévu. La nuit porte conseil, A demain.
    avatar
    JPP25260

    Messages : 147
    Date d'inscription : 24/03/2013
    Age : 69

    Re: TYPHOON TL-12

    Message  JPP25260 le Dim 12 Nov 2017 - 5:43

    bonjour
    belle machine
    ces mensurations s'il te plait ?
    ça va pas trop de boulot
    a+
    jpp
    avatar
    BiBi

    Messages : 882
    Date d'inscription : 09/02/2014
    Age : 63

    Re: TYPHOON TL-12

    Message  BiBi le Dim 12 Nov 2017 - 19:03

    Travail d'aujourd'hui.
    Pose et raccordement servos dérive et profondeur.
    Pose des arceaux de verrière.

    Pose du vitrage.

    Cadre du portillon pour accès à l’intérieur.

    Il ira à cet emplacement.

    Il devrait être fini demain.
    avatar
    Damien25

    Messages : 710
    Date d'inscription : 09/03/2013
    Age : 40

    Joli boulot !

    Message  Damien25 le Dim 12 Nov 2017 - 23:51

    Beau boulot Bibi,

    Pour l'accès j'aurais fait pareil !

    @+
    avatar
    BiBi

    Messages : 882
    Date d'inscription : 09/02/2014
    Age : 63

    Re: TYPHOON TL-12

    Message  BiBi le Lun 13 Nov 2017 - 20:44


    Dernier jour de travail avant livraison au propriétaire.







    Vu du coté portillon pour accès à l'intérieur.

    Avec le poignée verrou pour bloquer la porte.

    Gee Bee supervise.

    Prochain clichés, quand le zozio sera en l'air.
    avatar
    JPP25260

    Messages : 147
    Date d'inscription : 24/03/2013
    Age : 69

    Re: TYPHOON TL-12

    Message  JPP25260 le Mar 14 Nov 2017 - 5:17

    bonjour
    et le pilote?
    un petit carenage moteur en moule perdu
    bon je ne suis pas client
    a+
    jpp
