    Robbe EDGE 540 T - Page 3 Empty Re: Robbe EDGE 540 T

    Message  Murphy le Lun 9 Juil - 23:43

    En PLA ça peut-être fait tout simplement comme cela.

    Robbe EDGE 540 T - Page 3 Moteur12

    Robbe EDGE 540 T - Page 3 Moteur11

    Manque juste une base pour fixer plus facilement. J'ai d'autres exemples de supports mais il me faut les retrouver.
    Pascal2559
    Pascal2559

    Messages : 372
    Date d'inscription : 29/04/2015
    Age : 59

    Robbe EDGE 540 T - Page 3 Empty Re: Robbe EDGE 540 T

    Message  Pascal2559 le Mar 10 Juil - 14:56

    Faudra juste penser à enlever le support PLA avant de mettre le feu au zinc, après le crash... lol!

    Joli, ce support PLA !
    Murphy
    Murphy
    Admin

    Messages : 851
    Date d'inscription : 05/03/2013
    Age : 74

    Robbe EDGE 540 T - Page 3 Empty Re: Robbe EDGE 540 T

    Message  Murphy le Mar 10 Juil - 19:54

    Voici le même avec une base refaite rapidement.

    Robbe EDGE 540 T - Page 3 Snip_222
    Damien25
    Damien25

    Messages : 1176
    Date d'inscription : 09/03/2013
    Age : 41

    Robbe EDGE 540 T - Page 3 Empty Ca avance...

    Message  Damien25 le Mar 10 Juil - 22:05

    Salut,

    Ca avance, ça avance...

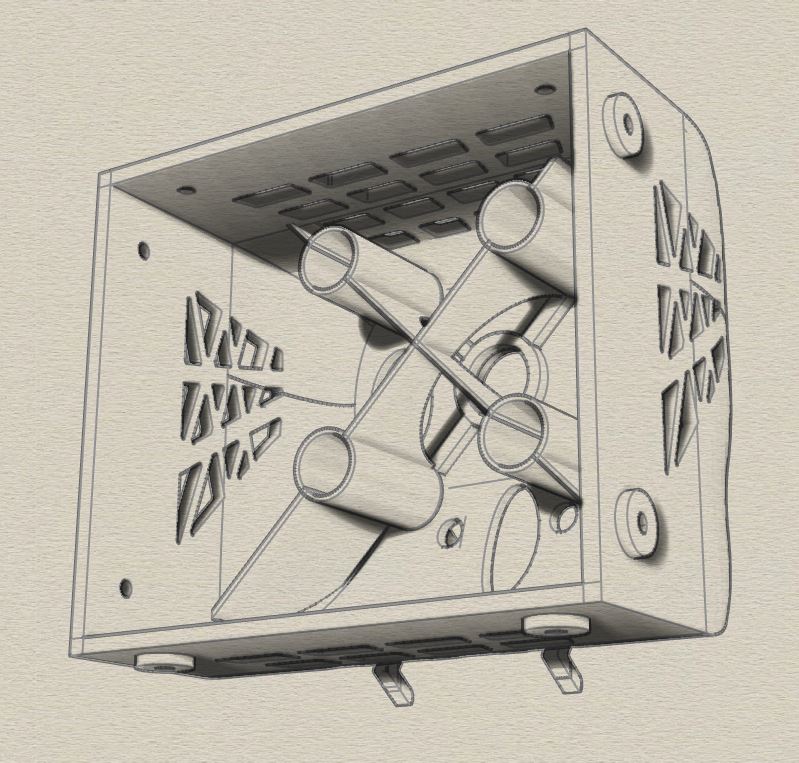

    Bati PLA bientôt finalisé :

    Robbe EDGE 540 T - Page 3 Bati_p10

    J'ai intégré un support pour l'ESC. Il me rest à ajouter les quelques ames intérieures que je voulais mettre pour améliorer la rigidité pour une masse minimale...

    Toutes les captures sous peu !

    Damien
    Damien25
    Damien25

    Messages : 1176
    Date d'inscription : 09/03/2013
    Age : 41

    Robbe EDGE 540 T - Page 3 Empty Plan fini !

    Message  Damien25 le Mar 10 Juil - 23:16

    Salut,

    Ca y est, la CAO est finie :

    Robbe EDGE 540 T - Page 3 Bati_p11
    Robbe EDGE 540 T - Page 3 Bati_p12
    Robbe EDGE 540 T - Page 3 Bati_p13

    J'ai fait pousser de fins futs avec nervures pour assurer une bonne raideur.

    L'ensemble terminé :

    Robbe EDGE 540 T - Page 3 Bati_p14

    J'ai tenté de faire légé et raide, avec des évidemments partout où ça ne travaille pas trop...

    Je vais retourner à l'établi, sur le bois, ça me changera !

    Bon vols,

    Bamien
    Pascal2559
    Pascal2559

    Messages : 372
    Date d'inscription : 29/04/2015
    Age : 59

    Robbe EDGE 540 T - Page 3 Empty Re: Robbe EDGE 540 T

    Message  Pascal2559 le Mer 11 Juil - 13:39

    Salut Damien,

    Il se fixe avec des vis radiales qui prennent dans un bloc de bois ?
    Avec quel logiciel tu fais ça ? Ça crache un fichier compatible de l'imprimante 3D ?

    Pascal
    Damien25
    Damien25

    Messages : 1176
    Date d'inscription : 09/03/2013
    Age : 41

    Robbe EDGE 540 T - Page 3 Empty Rhino 3d...

    Message  Damien25 le Jeu 12 Juil - 0:25

    Salut Pascal,

    Sur la seconde page du post, on voit l'avant du fuselage avec la 'boite à moteur', sur la cao, et en photo...Donc oui, vis radiales (8×3mm).

    Le dessin est fait avec Rhinoceros 3D, que je connais bien...

    @+

    Damien
    Damien25
    Damien25

    Messages : 1176
    Date d'inscription : 09/03/2013
    Age : 41

    Robbe EDGE 540 T - Page 3 Empty Retrait

    Message  Damien25 le Jeu 12 Juil - 8:00

    Salut,

    Question pour Murphy : y-a-til du retrait au refroidissement en impression 3D ? et si oui combien (en %) ??

    Si je veux sortir le support à la bonne côté, faut que je prenne ça en compte, pour l'instant, j'ai 2/10ième de jeu par rapport à la boite avant du fuselage...

    @+

    Damien
    Murphy
    Murphy
    Admin

    Messages : 851
    Date d'inscription : 05/03/2013
    Age : 74

    Robbe EDGE 540 T - Page 3 Empty Re: Robbe EDGE 540 T

    Message  Murphy le Jeu 12 Juil - 8:10

    En principe je n'ai pas de retrait. Mais comment le savoir sans imprimer. Si la pièce est épaisse il n'y a pas de de retrait ou déformation.

    Sinon il me faut le fichier au format STL. Pour le partage c'est par pièce jointe sur le forum ou DROPBOX.

    Par contre l'intérieur de ta pièce, les 4 guides, c'est pas possible à imprimer. Ca démarre dans le vide. A moins de faire des supports.

    Robbe EDGE 540 T - Page 3 Bati_p10
    Damien25
    Damien25

    Messages : 1176
    Date d'inscription : 09/03/2013
    Age : 41

    Robbe EDGE 540 T - Page 3 Empty Peur du vide !

    Message  Damien25 le Jeu 12 Juil - 23:40

    Salut Murphy...

    Pas de soucis pour le STL, par contre je vais modifier le dessin... sans doute la peur du vide qui m'a fait ajouter ces renforts intérieurs ;o)

    Ca devrait être assez costaud comme ça de toute façon...

    Revenons au montage :

    J'ai d'abord coller le couple 'pare-electrons' en enlevant bien les débordements de colle. Celà permet d'ajouter les baguettes d'angle (qui seront recoupées / poncées après sechage) :

    Robbe EDGE 540 T - Page 3 20180725

    J'ai également préparé 2 bandes de CTP3mm en renfort de chaque côtés, également collé à l'époxy, qui reprendrons le trou des vis, et qui courent jusqu'au couple :

    Robbe EDGE 540 T - Page 3 20180727
    Robbe EDGE 540 T - Page 3 20180726

    Ma commande de moteur + servos est sensée être arrivée, mais livré à je ne sais qui (un voisin que je n'ai pas encore croisé a priori... ils ne m'ont même pas appelé pour me poser la question !).

    Il me faut ce matos, pour installer les servos en AR de fuselage + moteur et controleur, histoire de pouvoir prévoir le support batterie vis à vis du centrage...

    Sur ce, bonne nuit à tous, bonnes constructions et bons vols !

    Damien
