    Bonjour

    Un peu de technique sur les variateurs

    Sur les variateurs des moteurs Bruschless nous constatons la presence de un ou plusieurs condensateurs


    Question : quelle est leur utilité ?

      Ils servent à écrêter les pointes de tension dues au système de découpage qui génère la régulation de vitesse
    de nos variateurs .
      Les fils d'alimentation reliant le variateur et la batterie se comportent non seulement comme un résistance ,
    mais également comme une self et donc génèrent un champ magnétique chaque foi que la tension varie . Ce champs entraînant la création
    d'une variation de tension qui s'ajoute à la tension de l'accu
      Le rôle des condensateurs est d'absorber la variation de tension pour eviter que celle-ci se propage au transistors FET de régulation

      La valeur du champ et donc de la tension induite dans les câbles est fonction de leur longueur
      Il est donc impératif de ne pas les rallonger si la distance est trop importante entre l'accu de propulsion et le variateur ,   mais d'allonger ceux entre le moteur et le variateur

    Si cela n'est pas possible il faudra mettre en parallèle des condensateurs externes à ceux du variateur entre les
    fils Plus et moins de l'alimentation du variateur . Ceux ci devront etre soudés le plus près possible du variateur

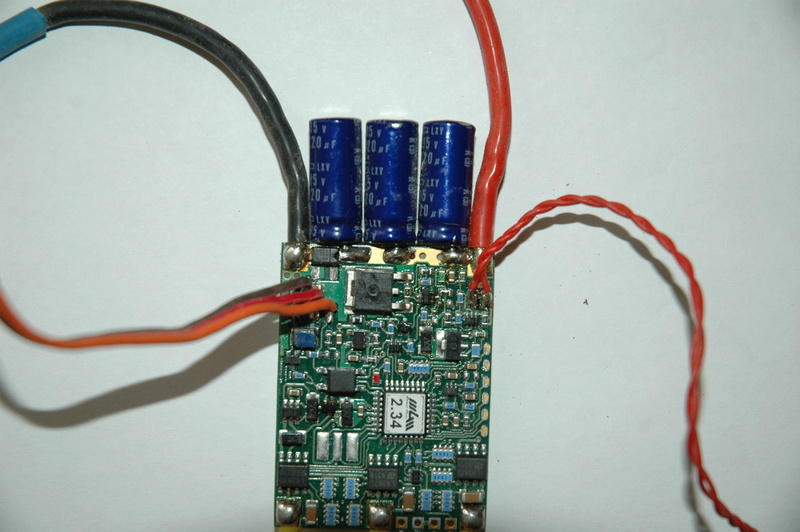

    Voici un exemple :



    Gerard


    Dernière édition par Gerard25 le Mer 30 Aoû 2017 - 13:32, édité 1 fois
    avatar
    Damien25

    Messages : 671
    Date d'inscription : 09/03/2013
    Age : 40

    Pas compris...

    Message  Damien25 le Mer 30 Aoû 2017 - 0:11

    Salut Gérard, et merci !

    Pas bien tout compris, et une boulette ne m'y a pas aidé : 'Il est donc impératif de ne pas les rallonger si la distance est trop importante entre le moteur et le variateur ,   mais d'allonger ceux entre le moteur et le variateur'

    C'est là que je ne suis pas : la partie découpage et coté moteur, les oncdo coté batterie... Le but est de nettoyer les signaux qui bavent vers la batterie (et potentiellement vers le BEC via la masse) ??

    Eclaire ma lanterne !

    @+
    avatar
    Gerard25

    Messages : 692
    Date d'inscription : 05/03/2013
    Age : 69

    Re: Condensateurs sur les variateu

    Message  Gerard25 le Mer 30 Aoû 2017 - 13:36

    Damien25 a écrit:Salut Gérard, et merci !

    Pas bien tout compris, et une boulette ne m'y a pas aidé : 'Il est donc impératif de ne pas les rallonger si la distance est trop importante entre le moteur et le variateur ,   mais d'allonger ceux entre le moteur et le variateur'

    C'est là que je ne suis pas : la partie découpage et coté moteur, les oncdo coté batterie... Le but est de nettoyer les signaux qui bavent vers la batterie (et potentiellement vers le BEC via la masse) ??

    Eclaire ma lanterne !

    @+
    Ouah erreur erreur de ma part affraid affraid affraid

    J'ai rectifié mon texte  : il ne faut pas allonger la distance accus-variateur mais plus tôt celle variateur -Moteur

    J'ai résumé un article allemand , le journaliste parlait de pointes de tension de 200V

    Gerard

    Vieux Smiley
    avatar
    Damien25

    Messages : 671
    Date d'inscription : 09/03/2013
    Age : 40

    Pas étonné...

    Message  Damien25 le Mer 30 Aoû 2017 - 14:04

    Merci Gerard,

    Ca ne me surprends guère (les 200V, pas la faute de frappe !) => Si tôt qu'on a un hacheur on peut récupérer des hautes tensions...

    Par contre tu ne m'as pas redis : les condensateurs sont toujours entre les fils d'alim de la batterie... Hors la partie 'hacheur' est du côté moteur... scratch

    Le but est donc de filtrer les perturbations qui remonteraient à la batterie ?

    En effet, sur mon Controleur Opto 100A 12S (pour le Piper) même sans BEC, il y a 7 condo en entrée !!

    @+
    avatar
    Gerard25

    Messages : 692
    Date d'inscription : 05/03/2013
    Age : 69

    Re: Condensateurs sur les variateu

    Message  Gerard25 le Mer 30 Aoû 2017 - 19:25

    Damien25 a écrit:Merci Gerard,

    Ca ne me surprends guère (les 200V, pas la faute de frappe !) => Si tôt qu'on a un hacheur on peut récupérer des hautes tensions...

    Par contre tu ne m'as pas redis : les condensateurs sont toujours entre les fils d'alim de la batterie... Hors la partie 'hacheur' est du côté moteur... scratch

    Le but est donc de filtrer les perturbations qui remonteraient à la batterie ?

    En effet, sur mon Controleur Opto 100A 12S (pour le Piper) même sans BEC, il y a 7 condo en entrée !!

    @+
     Les condos sont bien du coté batterie car la surtension se fait de ce coté là et c'est pour eviter que les FET soient attaqués et détruits par cette surtension
    Le hachage se fait sur l'alimentation en entrée . Il y a interruption et mise sous tension des FET suivant la fréquence du variateur et donc les Surtensions induites  sont crées en entrée

    Gerard

    Vieux Smiley
    avatar
    Damien25

    Messages : 671
    Date d'inscription : 09/03/2013
    Age : 40

    Trop fort Gérard !

    Message  Damien25 le Jeu 31 Aoû 2017 - 0:04

    Trop fort,

    Ca y est j'y suis !

    En effet les mosfet hachent à partir du + batterie. J'ai eu du mal à tout remettre en place, mais c'est plus clair avec un schéma (moteur CC mais y'a juste 3 fois plus de came en brushless) :



    Donc en effet sans condos, point de salut !

    Au passage ça lisse aussi un peu les pics de conso instantanée en courant...

    Encore merci, on en apprends tous les jours !

    Damien
    avatar
    Gerard25

    Messages : 692
    Date d'inscription : 05/03/2013
    Age : 69

    Re: Condensateurs sur les variateu

    Message  Gerard25 le Jeu 31 Aoû 2017 - 8:05

    je suis entrain de reflechir à mettre des condos en parallèle de l'alimentation par UBEC sur mon récepteur du DG300

       J'ai remarqué une chute de tension de 0,3V à chaque début de mouvement de servos
    Un condensateur en parallèle sur une entrée du récepteur peut certainement améliorer cela

    Gerard

    Vieux Smiley
    avatar
    Damien25

    Messages : 671
    Date d'inscription : 09/03/2013
    Age : 40

    Sage précaution...

    Message  Damien25 le Jeu 31 Aoû 2017 - 9:42

    Sage précaution Gérard,

    Les recepteurs en 2,4GHz sont sensibles aux chutes de tension, avec des temps de reboot pas toujours trés rapides...

    Une nouvelle fois, 'la' bonne adresse pour commander pour pas cher ce genre de composants :

    http://www.microprocessor-fr.com/Vente/index.php

    Je ferai la même verif sur mon Piper, mais l'UBEC est un 20A... devrait pas vasciller celui là Laughing .

    @+
