    ARADO AR 76

    BiBi
    BiBi

    Messages : 1192
    Date d'inscription : 09/02/2014
    Age : 63

    ARADO AR 76 Empty ARADO AR 76

    Message  BiBi le Sam 25 Fév 2017 - 22:14

    Bonjour à tous. Le sujet du moment porte sur un avion Allemand d'entrainement Arado ar76 crée en 1934. Envergure: 9,5 m, long 7,20 m. Motorisé par un Argus V8 inversé de 240 ch. 193 furent construits. Poids à vide: 750 kg. Vitesse max: 267 km/h. Plafond: 6400 m. Rayon d'action 495 km. J'ai toute une collection de plans MRA est de temps en temps, j'en sélectionne un pour le réaliser en version squelette. Quelques images pour vous monter la fab.
    Je trouve que les plans que l'on trouvaient à la fin des vieilles revues MRA donnaient envie de construire, encore fallait-il aimer coller des bois de bois.
    ARADO AR 76 0212
    Photo copies des couples sur un papier adhésif. Celui-ci plaqué sur une planche balsa et en avant la CNC manuelle.
    ARADO AR 76 0711
    Pour les parties arrondies, je fais un lamellé collé balsa.
    ARADO AR 76 0812
    les couples découpés, je réalise un support qui va me servir à positionner les couples pour monter le fuselage.

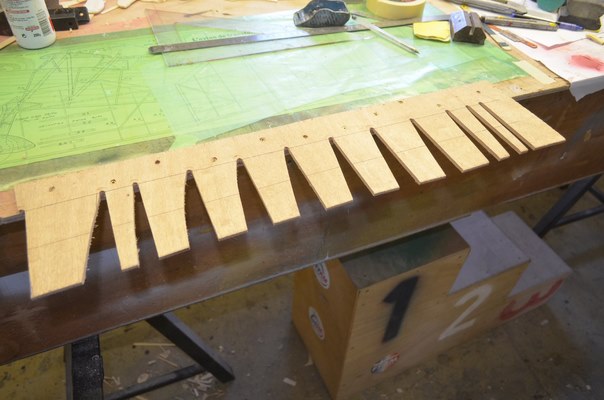

    ARADO AR 76 1011
    Je place tous les couples en partant d'une ligne de référence.
    ARADO AR 76 1114
    Ensuite on encoche toutes les baguettes
    ARADO AR 76 1413
    On retourne la partie faite pour réaliser l'autre coté.
    ARADO AR 76 1612
    Cette méthode permet d'avoir un fuselage qui ne sera pas en peau de banane.
    ARADO AR 76 1712
    Quand c'est sec, démoulage pour continuer le montage en l'air.
    ARADO AR 76 1814
    BiBi
    BiBi

    Messages : 1192
    Date d'inscription : 09/02/2014
    Age : 63

    ARADO AR 76 Empty Re: ARADO AR 76

    Message  BiBi le Sam 25 Fév 2017 - 22:26

    J'adore se genre de construction.
    ARADO AR 76 2014
    Sur fond de ciel bleu, c'est top.
    ARADO AR 76 2214
    J'attaque la partie voilure.
    ARADO AR 76 2116
    Une partie centrale qui sera fixé au dessus du fuselage. C'est un avion avec aile parasol.
    ARADO AR 76 1315
    Faut pas oublier de faire la profondeur et la dérive.
    ARADO AR 76 3514
    Planche 30/10 évidée avec baguettes collées là où il faut.
    ARADO AR 76 3614
    Bientôt la suite.
    JPP25260
    JPP25260

    Messages : 247
    Date d'inscription : 24/03/2013
    Age : 70

    ARADO AR 76 Empty Re: ARADO AR 76

    Message  JPP25260 le Dim 26 Fév 2017 - 6:24

    bonjour
    il est vrai que les plans encartés des ,en semi-maquette , sont
     souvent de belle facture donc sympathiques a réaliser
    belle construction
    jpp
    BiBi
    BiBi

    Messages : 1192
    Date d'inscription : 09/02/2014
    Age : 63

    ARADO AR 76 Empty Re: ARADO AR 76

    Message  BiBi le Dim 26 Fév 2017 - 7:16

    On poursuit la réalisation pour les ailes.ARADO AR 76 3015

    ARADO AR 76 4511
    une bonne partie des morceaux réalisés.
    ARADO AR 76 4711
    Partie entoilage. A la soie, comme dans le bon vieux temps.
    ARADO AR 76 4811
    Pattes support de haubans.
    ARADO AR 76 2315
    Mise en place de la cabane sur le chien.
    ARADO AR 76 2615
    A suivre prochainement.
    BiBi
    BiBi

    Messages : 1192
    Date d'inscription : 09/02/2014
    Age : 63

    ARADO AR 76 Empty Re: ARADO AR 76

    Message  BiBi le Dim 26 Fév 2017 - 7:19

    Au départ, je voulais faire qu'un squelette pour étoffer ma collection et pour finir je vais l'équiper radio et le faire voler.
    Gerard25
    Gerard25

    Messages : 917
    Date d'inscription : 05/03/2013
    Age : 70

    ARADO AR 76 Empty Re: ARADO AR 76

    Message  Gerard25 le Dim 26 Fév 2017 - 8:06

    BiBi a écrit:Au départ, je voulais faire qu'un squelette pour étoffer ma collection et pour finir je vais l'équiper radio et le faire voler.

    Très bonne idée cheers

    Gerard
    Vieux Smiley
    Damien25
    Damien25

    Messages : 1132
    Date d'inscription : 09/03/2013
    Age : 41

    ARADO AR 76 Empty Trop beau

    Message  Damien25 le Dim 26 Fév 2017 - 8:32

    Une radio, une radio, une radio  Applaudissement Applaudissement Applaudissement Applaudissement
    BiBi
    BiBi

    Messages : 1192
    Date d'inscription : 09/02/2014
    Age : 63

    ARADO AR 76 Empty Re: ARADO AR 76

    Message  BiBi le Dim 26 Fév 2017 - 8:36

    Attends la suite mon gars.
    JPP25260
    JPP25260

    Messages : 247
    Date d'inscription : 24/03/2013
    Age : 70

    ARADO AR 76 Empty Re: ARADO AR 76

    Message  JPP25260 le Dim 26 Fév 2017 - 9:23

    au moins il sera quitte de pendre la poussière

    jpp
    BiBi
    BiBi

    Messages : 1192
    Date d'inscription : 09/02/2014
    Age : 63

    ARADO AR 76 Empty Re: ARADO AR 76

    Message  BiBi le Dim 26 Fév 2017 - 10:12

    Il finira par être pendu un jour.
