    CADRE VERRIERE CAP 10

    Message  BiBi le Ven 24 Fév - 13:31

    Un mod'leux de Montbé est en train de réaliser un CAP 10 maquette. Il m'a demandé de lui réaliser le cadre de sa verrière en tube inox. La suite en images.

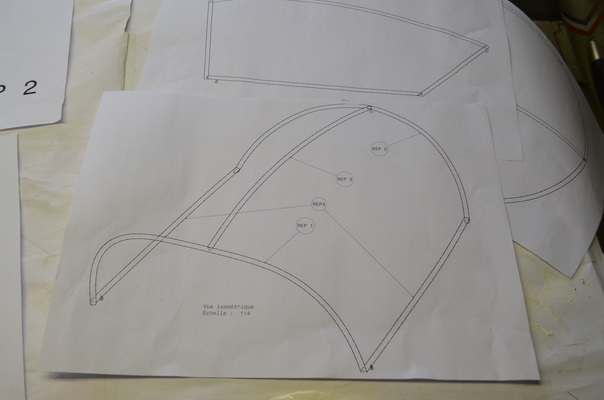

    Plans fournis pour la réalisation.

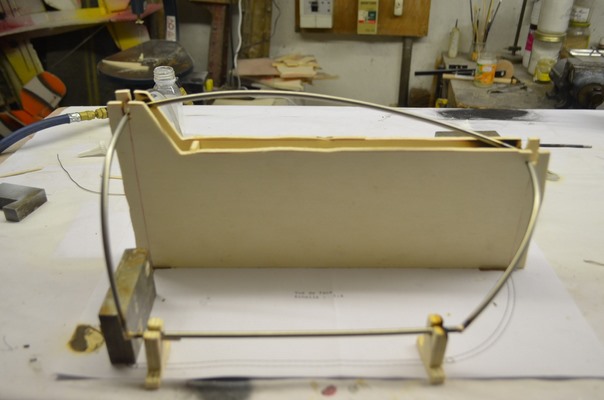

    Première étape, mise en forme des tubes. Diamètre 5 toile 0.25. Tubes commandés en Espagne à Barcelone.

    Montage pour positionner les tubes afin de les braser à la soudure argent.

    Il y a un petit coup de patte à avoir pour se servir du petit chalumeau brésilien, mais c'est vite pris. Rien de sorcier, croyez moi. Il faut aussi un bon décapant pour inox.

    Voilà fini.

    Voilà se que ça donne présenté sur le modèle, apparemment le dessinateur ne c'est pas chier dessus.

    On peut allier la construction bois avec celle du tube inox. A+
