    Stab...

    Message  Damien25 le Dim 15 Jan - 23:54

    Ca y est, la partie fixe du stb est terminée.

    J'ai pu réutiliser quelques pièces du kit (c'était prévu sur mes plans). Le bord d'attaque lamellé collé tombe pile poil !

    La réalisation des goussets est un peu longuette mais nécessaire pour avoir une bonne résistance.

    Toutes les pièces sont découpée à la scie à chantourner manuelle (rapide et... silencieux : madame dort à coté !) et ajustées à la cale à poncer.

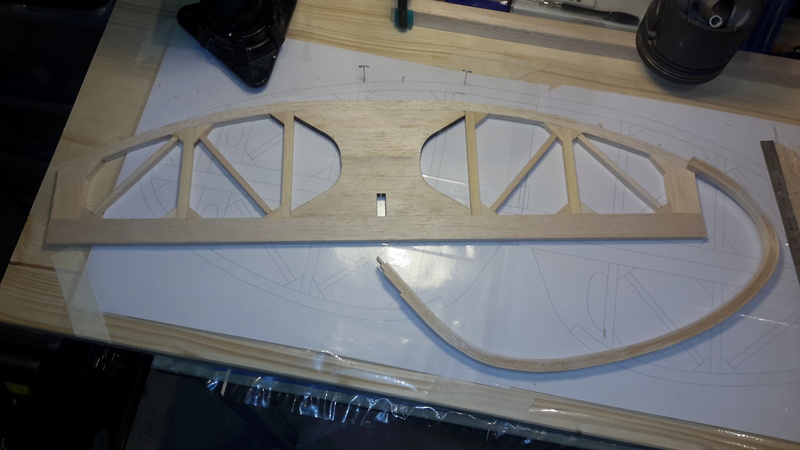

    Voilà ce que ça donne 'brut de décoffrage' :





    Si vous vous rappelez bien j'avais coupé mes lisses à 8,5mm pour fabriquer mes bords d'attaque et de fuite en lamellé collé. Avant mise en place du bord d'attaque, il a été poncé sur la face inférieure pour s'assurer qu'il est bien plat.

    Arpès celà il faut reponcer sur la partie supérieure pour que tout soit bien 'flush'. Sur la photo du bas, le stab après ponçage... avec le bout d'un demi-volet pour se faire une idée !

    A noter que j'ai 'tapé' dans les chutes du kit pour les goussets et quelques autres pièce : je suis surpris par la trés bonne qualité du bois !

    Sur ce je vous laisse, bon courage pour la reprise demain et toujours bonne constructions !

    Damien
    avatar
    Murphy
    Admin

    Messages : 326
    Date d'inscription : 05/03/2013
    Age : 72

    Re: Teasing : Construction Piper PA18 ...

    Message  Murphy le Lun 16 Jan - 0:09

    Madame dort à coté ? Ca veut dire que  ton atelier est dans la salle de bain ?

    Sinon le Piper avance bien cheers
    avatar
    Damien25

    Messages : 376
    Date d'inscription : 09/03/2013
    Age : 39

    Salle de bain....

    Message  Damien25 le Lun 16 Jan - 8:11

    Eh oui, je suis toujours dans la futur salle de bain affraid  !

    Les 'gros' travaux sont terminé (nouveau garage) et j'ai un local de 15m² qui m'attend... mais pas encore équipé (isolation mur, plafond, plancher, chauffage... electricité et aménagement intérieur...).

    Encore du boulot quoi !

    Je ne voulais plus attendre d'avoir fini ça pour attaquer le Piper, d'où le grand ménage dans mons tout petit atelier pour réussir à faire rentrer les principaux composants... Rien que les empenages prennent déjà pas mal de place lol!  !

    Le bilan c'est tout de même que dans mes constructions nocturnes, je n'utilise quasiment jamais d'appareils electriques... Construction 'old school' en quelque sorte farao . Si vraiment j'ai besoin de la Dremel, j'attends le WE pour faire une séance spécifique !

    @+
    avatar
    Damien25

    Messages : 376
    Date d'inscription : 09/03/2013
    Age : 39

    Gouvernes... Chapitre 1

    Message  Damien25 le Mar 17 Jan - 0:04

    Salut à tous,

    Bon pour les gouvernes du stab, je pars de 0 : rien à recycler du kit.

    Evidemment, j'utilise le bord de fuite lamellé collé précédemment réalisé. Les autres pièces sont découpées dans du 80/10 léger (65g la planche). Un peu long pour etre bien fait, mais c'est le point de départ...

    Sur la photo on peut voir sur la notice le stab du kit (non compensé en J3... et sans lamellé collé dans le kit !) :




    Au passage à droite il y a le lamellé collé de la dérive (à comparer aussi aux photos du kit...).

    Petite vue d'ensemble, ça donne une petite idée :



    C'est tout pour aujourd'hui.... j'espère avancer plus demain !

    Bonne nuit !

    Damien
    avatar
    Damien25

    Messages : 376
    Date d'inscription : 09/03/2013
    Age : 39

    Swiss made ?

    Message  Damien25 le Mer 18 Jan - 0:05

    Salut à tous,

    Si pour la précision je tente de m'inspirer de la suisse... pour la vitesse aussi !
    A peine 1h30 de bricolage  ce soir, j'ai finit volet de stab droit (ou gauche si on le retourne !). Il est poncé 'en gros'et ça donne ça :



    Je suis particulièrement satisfait de la rigidité de l'ensemble (notamment la partie compensée de la gouverne, point clef car vulnérable.)

    Un petit devis masse pour voir ou on en est :





    Si je suis équivalent sur l'autre gouverne, je devrais sortir à 95g... Pas trop mal pour un stab de 70cm d'envergure !

    Ca a quand même plus de gueule que ça, non ?





    Avec un peu de chance, le stab sera fini demain !

    @+

    Damien
    avatar
    Damien25

    Messages : 376
    Date d'inscription : 09/03/2013
    Age : 39

    Stab fait !

    Message  Damien25 le Mer 18 Jan - 23:52

    Et voilà,

    Le stab est fini... plus qu'à poncer, lier les 2 gouvernes avec une CAP et poser les charnières (papier).



    Demain, la dérive !
    avatar
    Damien25

    Messages : 376
    Date d'inscription : 09/03/2013
    Age : 39

    Dérive....

    Message  Damien25 le Ven 20 Jan - 0:21

    Me revoilà !

    Comme prévu j'ai attaqué la dérive ce soir. Meme si la forme ressemble à un volet de stab, c'est beaucoup plus simple à réaliser (pas de pièces 'tordues' à découper, du coupc'est allé assez vite !

    Ca donne ça (on voit bien la similitude avec les volets de stab !) :



    On revient sur le plan d'origine : on voit bien l'écart entre la dérive du plan (J3) et celle du PA18 !



    Et pour la partie fixe, j'ai été fainéant : je suis resté sur les pièces du kit qu'il faudra que j'affine par endroit... (au raccord avec le volet).

    Je n'ai quand meme pas pu m'empecher de remplacer quelques pièces  Very Happy (on ne se refait pas !).

    Au final ça donne ça :



    Reste à poser les charnières et à poncer bord d'attaque et bord de fuite... après c'est fuselage (ou ailes : faut que je me décide !).

    Bonne nuit à tous, il est 0h20 et demain je bosse !

    JPP25260

    Messages : 61
    Date d'inscription : 24/03/2013
    Age : 68

    PA18

    Message  JPP25260 le Ven 20 Jan - 6:49

    bonjour
    beau travail , belle maquette en perspective
    jpp
    avatar
    Damien25

    Messages : 376
    Date d'inscription : 09/03/2013
    Age : 39

    Les ailes...

    Message  Damien25 le Ven 20 Jan - 10:06

    Merci !

    Ce soir je reprends mon plan de travail (rigidification et verification de planéité sur les 2m de long...).
    Je glisserai peut-être une ou 2 photos... Après je vais attaquer le long travail de modif des nervures pour commencer à monter l'aile !

    @+
    avatar
    Murphy
    Admin

    Messages : 326
    Date d'inscription : 05/03/2013
    Age : 72

    Re: Teasing : Construction Piper PA18 ...

    Message  Murphy le Ven 20 Jan - 14:05

    C'est un peu triste de l'entoiler car on verra plus le boulot qui est fait Embarassed
